🔧 ModPlus для Revit: Быстрая замена базового уровня у воздуховодов, труб и оборудования
Всем привет!
Ситуация классическая: пришёл координационный файл, и ты видишь, что все воздуховоды висят на “Уровень 0”, хотя по проекту они должны быть привязаны к “Отметка перекрытия -2 этажа”. Или вообще всё «в небе» с ручной высотой.
Решение? ModPlus → Базовый уровень. Настроил один раз — и всё, больше не ковыряешь по одному воздуховоду или трубе.
🚀 Что это такое?
- Плагин меняет базовый уровень и уровень верха у инженерных элементов
- Работает с трубами, воздуховодами, кабельными лотками, оборудованием
- Фильтрует по категориям, параметрам и даже по виду
🧰 Как это работает — пошагово
- Открываем Revit и вкладку ModPlus

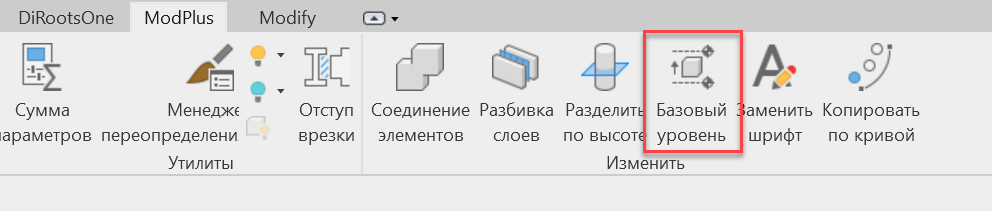

- Запускаем Базовый уровень
- Создаём конфигурацию (например: «Воздуховоды -2 этаж»)
- Выбираем категории: Воздуховоды, Трубы, Кабельные лотки
- Указываем нужный базовый уровень — например «Отметка перекрытия -2 этажа»
- Выбираем область: на виде / выбранные / вся модель
- Жмём Установить уровни
📎 Пример из проекта
В проекте: 350 труб отопления и кабельные лотки по стоякам — всё привязано к “Уровень 0”.
Нужно привязать к техническому уровню «-3.000» без сдвига геометрии.
Решение:
- Фильтр — только Трубы и Кабельные лотки
- Базовый уровень = «Технический этаж»
- Применить ко всем элементам на виде
Результат: 350 элементов перепривязаны за 15 секунд. Без ручной правки, без сдвига отметок, без ошибок.
💡 Советы:
- Сохраняй конфигурации для разделов: “ОВ”, “ВК”, “ЭС” — пригодится!
- Проверь в 3D после — высота не меняется, но Revit теперь «знает» правильный уровень
- Работает даже на вложенных элементах: например, оборудование со встроенными соединениями
🏁 Заключение
ModPlus «Базовый уровень» — это реальный must-have для любого проектировщика инженерки. Особенно когда модель приходит “сырой” или после архитекторов.
Раздел ОВ? ВК? ЭОМ? Неважно. Привязка по уровню — дело двух кликов. Работает стабильно, просто и экономит тебе кучу времени.
До новых BIM-включений!
